Řemeny klínové (jednoduché)

Přehled klínových řemenů

Klínové řemeny jsou s ohledem na způsob své vnitřní konstrukce vyráběny ve dvou provedeních:
- řemeny obalované (celý jejich povrch je obalen pogumovaným plátnem);
- řemeny řezané (klínové boční části jsou "jen" z gumy, tzn. bez textilního obalu).

Řezané řemeny mají po vnitřním obvodu odlehčovací vybrání, které umožňuje snazší ohýbání řemene v drážce. Z historického pohledu jsou řezané řemeny novější konstrukcí, která v porovnání s klasickým obalovaným řemenem:
- dosahuje vyšší životnosti řemenu;
- umožňuje zvýšení přenášeného výkonu;
- umožňuje vyšší obvodovou rychlost řemenu;
- umožňuje použití menších průměrů řemenic, protože je řemen ohebnější.

Praktická rada: řezané klínové řemeny nejsou vhodné na řemenový převod, u kterého k napínání řemenu dochází napínací kladkou přitlačovanou na vnější obvod řemenu. Řemen je totiž napínací kladkou prohýbán směrem dovnitř a postupně tím dochází k jeho popraskání v odlehčovacích vybráních.

Z hlediska pracovní šířky jsou řemeny vyráběny rovněž ve dvou provedeních:
- řemeny v klasickém (širším) profilu;
- řemeny v úzkém profilu.
Např. vedle klasického řemenu šíře 10 mm je vyráběn také úzký řemen šíře 9,5 mm. Oba řemeny mohou být použity ve stejné drážce. Z historického pohledu představují úzké řemeny novou, výkonnější konstrukci.

Vedle výše uvedeného existují ještě klínové řemeny automobilové a řemeny polyuretanové.

Klínové řemeny jsou vyráběny v následujících kombinacích:

Klasický profil Obalovaný (DIN 2215) 5 | 5,5 | Y/6 | 8 | Z/10 | A/13 | B/17 | 20 | C/22 | 25 | D/32 | 38 | E/40 | 50
Klasický profil Řezaný (ISO 4184) X8 | ZX | AX | BX | CX
Úzký profil Obalovaný (DIN 7753/I, ISO 4184) SPZ | SPA | SPB | SPC Obalovaný (US Standard RMA/MPTA) 3V/9N | 5V/15N | 8V/25N
Úzký profil Řezaný (DIN 7753/I, ISO 4184) XPZ | XPA | XPB | XPC Řezaný (US Standard RMA/MPTA) 3VX | SVX
Automobilové řemeny (DIN 7753/3, ISO 2790) AVX10 | AVX11,9 | AVX13 | AVP13
Polyuretanové řemeny 3M | 5M | 7M | 11M

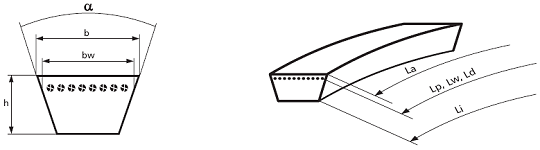

Označování rozměrů klínových řemenů

La	- vnější délka řemenu měřená na vnější základně řemenu v napnutém stavu
Li	- vnější délka řemenu měřená na vnitřní základně řemenu v napnutém stavu
Lw = Lp = Ld	- výpočtová délka napnutého řemenu v neutrálních vláknech; neutrální vlákna   jsou vlákna průřezu řemenu, která zachovávají stejnou délku při deformaci   průřezu při přechodu řemenu z přímočarého pohybu na pohyb kruhový   při stálém napětím řemenu
Ld	- Ld je dle ISO 4184 nové označení pro délku řemenu Lp, Lw; na těchto   stránkách je uváděno pro výpočtovou délku řemenu původní a známé   označení Lw
nominální délka	- délka uváděná jako součást správného označení řemenu (Li, La nebo Lw);   označení délky jednotlivých profilů je předepsáno příslušnými normami
b	- šířka řemenu, delší základna lichoběžníkového profilu řemenu
h	- celková výška řemenu
e	- rozteč klínů u násobných a žebrových řemenů
bw	- výpočtová šířka řemenu, šířka řemenu v místě neutrálních vláken řemenu
dw	- výpočtový průměr řemenice, průměr válcové plochy, jejíž povrchové přímky   jsou určeny výpočtovou šířkou drážky řemenice
úhel klínu α	- úhel klínového řemenu - úhel sevřený pracovními plochami měřený na přímé   části řemenu v napnutém stavu

Profily klínových řemenů a jejich základní technické parametry

Vysvětlivky k následující tabulce, sloupci č. 3 (typ profilu):
1 - klasický, DIN 2215, ISO 4184, obalovaný
2 - klasický, DIN 2215, ISO 4184, řezaný
3 - úzký, DIN 7753/1, ISO 4184, obalovaný
4 - úzký, DIN 7753/1, ISO 4184, řezaný
5 - úzký, US Standard RMA/MPTA, obalovaný
6 - úzký, US Standard RMA/MPTA, řezaný
7 - automobilový, DIN 7753/3, ISO 2790, řezaný

Užívané číselné značení šířky profilu	Název profilu	Typ pro- filu	Rozměry [mm]			Nomi- nální délka uvá- děná v	Rozdíly délek [mm]			Minim. průměr řeme- nice dw [mm]	Minim. obvod- ová rychlost [m/s]	Rozsah pracov- ních teplot od/do [°C]
							Lw =		La - Li =
			b x h	α	bw		La -	Li +
1	2	3	4	5	6	7	8	9	10	11	12	13
3	3M	1	3 x 2	60°	-	Lw/La	-	-	-	17	45	-30/60
5	W/5	1	5 x 3	40°	4,2	Li	8	11	19	20	-	-30/60
	5M	1	5 x 3,3	60°	-	Lw/La	-	-	-	27	45	-30/60
	5,5	1	5,5 x 4,3	40°	4,2	Li	-	-	-	24	-	-30/60
6	Y/6	1	6 x 4	40°	5,3	Li	10	15	25	28	-	-30/60
	6,5	1	6,5 x 4	40°	5,4	Li	-	-	-	28	-	-30/60
7	7M	1	7 x 5,3	60°	-	La	-	-	-	-	45	-30/80
8	8	1	8 x 5	40°	6,7	Li	12	19	31	40	30	-30/60
	X8	2	8 x 5	36°	6,7	Lw	12	19	31	-	30	-30/80
9,5	SPZ	3	9,7 x 8	40°	8,5	Lw	13	38	51	63	40	-30/60
	XPZ	4	9,7 x 8	36°	8,5	Lw	13	38	51	56	45	-30/80
	3V	5	9,5 x 8	38°	-	La	4	38	42	63	35	-
	3VX	6	9,5 x 8	38°	-	La	4	38	42	56	45	-30/80
	3L	5	9,5 x 5,5	40°	-	La	-	-	-	-	-	-
	AVX10	7	10 x 8	36°	8,5	La	13	51	64	50	45	-30/80
10	Z/10	1	10 x 6	40°	8,5	Li	16	22	38	50	25	-30/60
	ZX	2	10 x 6	36°	8,5	Lw	16	22	38	45	30	-30/80
11	11M	1	11 x 7,1	60°	-	La	-	-	-	-	45	-30/60
	AVX11,9	7	10,5 x 8,5	36°	-	La	-	-	-	-	-	-30/80
12,5	SPA	3	12,7 x 10	40°	11	Lw	18	45	63	90	40	-30/60
	XPA	4	12,7 x 10	36°	11	Lw	18	45	63	71	45	-30/80
	4L	5	12,7 x 7,2	40°	-	La	-	-	-	-	-	-
	AVX13	7	13 x 9	36°	11	La	18	45	63	63	45	-30/60
	AVP13	7	13 x 10	36°	11	La	18	45	63	90	35	-30/80
13	A/13	1	13 x 8	40°	11	Li	20	30	50	71	25	-30/60
	AX	2	13 x 8	36°	11	Lw	20	30	50	63	30	-30/80
16	SPB	3	16,3 x 13	40°	14	Lw	22	60	82	140	40	-30/60
	XPB	4	16,3 x 13	36°	14	Lw	22	60	82	112	45	-30/80
	5V	5	15,9 x 13	38°	-	La	11	60	71	140	35	-30/60
	5VX	6	15,9 x 13	38°	-	La	11	60	71	112	45	-30/80
17	B/17	1	17 x 11	40°	14	Li	26	43	69	112	25	-30/60
	BX	2	17 x 11	36°	14	Lw	26	43	69	90	30	-30/80
20	20	1	20 x 12,5	40°	17	Li	31	48	79	160	20	-30/60
	X20	2	20 x 12,5	36°	17	Lw	31	48	79	160	30	-30/80
21	SPC	3	22 x 18	40°	19	Lw	30	83	113	224	40	-30/60
	XPC	4	22 x 18	36°	19	Lw	30	83	113	157	45	-30/80
22	C/22	1	22 x 14	40°	19	Li	36	52	88	180	25	-30/60
	CX	2	22 x 14	36°	19	Lw	30	58	88	140	30	-30/80
25	25	2	25 x 16	40°	21	Li	39	61	100	250	25	-30/60
	8V	1	25,4 x 23	38°	-	La	-	-	120	355	35	-30/60
32	D/32	5	32 x 20	40°	27	Li	51	75	126	355	25	-30/60
38	38	1	38 x 25	40°	30	Li	75	82	157	500	25	-30/60
40	E/40	1	40 x 25	40°	32	Li	75	82	157	500	25	-30/60
50	50	1	50 x 30	40°	43	Li	62	126	188	500	25	-30/60
