Řemeny ploché ozubené

Řemeny palcové, lichoběžníkový tvar zubu	Řemeny metrické, lichoběžníkový tvar zubu	Řemeny metrické, půlkruhový nebo parabolický tvar zubu

Řemeny palcové, lichoběžníkový tvar zubu

Jedná se o neoprenové řemeny, s tažnou kostrou ze skelných vláken. Jsou původně americké konstrukce, a proto se jedná o řemeny s roztečí zubů stanovenou v palcové soustavě. Z dnešního pohledu se jedná o starší konstrukci zubů, řemen přenáší menší výkon (vzhledem k jinm typům ozubených řemenů).

Řemeny MXL, XL, L a H z následující tabulky jsou vyráběny také ve výkonnějším provedení, kde materiálem je polyuretan a tažná kostra je z ocelového kordu. Jejich profilové označení (ze sloupce 2) je následně doplněno o K a PUR (např. K-MXL-PUR). Možný dodej je povětšinou omezen na větší množství (z důvodu výrobních nákladů), s delší dodací lhůtou.

	Profil	Rozteč [mm]
1	2	3
Jednostranný profil	MXL	2,032
	XL	5,080
	L	9,525
	H	12,700
	XH	22,225
	XXH	31,750
Oboustranný profil	D-XL	3,080
	D-L	9,525
	D-H	12,700

Řemeny ploché ozubené, palcové, jednostranné - základní rozměry
		MXL	XL	L	H	XH	XXH
	1	2	3	4	5	6	7
	t	2,032	5,08	9,525	12,7	22,225	31,75
	H1	0,63	1,03	1,7	2,01	4,85	6,17
	H2	0,51	1,27	1,9	2,29	6,35	9,53
	W	-	1,37	3,25	4,43	7,94	-
	S	1,14	2,57	4,65	6,12	12,57	19,05
	β	40	50	40	40	40	40

Řemeny ploché ozubené, palcové, oboustranné - základní rozměry
		D-XL	D-L	D-H
	1	2	3	4	5	6	7
	t	5,08	9,525	12,7
	H1	3,05	4,57	5,94
	H2	0,51	0,76	1,37
	W	1,27	1,91	2,29
	S	2,57	4,65	6,12
	β	50	40	40

Řemeny metrické, lichoběžníkový tvar zubu

Jedná se o polyuretanové řemeny, s tažnou kostrou z ocelového, případně aramidového kordu. Řemeny metrické jsou proti původním řemenům konstruovaným v palcové soustavě výrazně výkonnější a mají větší životnost. Důvodem je užitý materiál, polyuretan vyztužený ocelovým kordem, mající výbornou otěruvzdornost a dobrou pevnost.

Řemeny profilu AT jsou schopny přenášet až o 70 % vyšší výkon než řemeny konstrukce T. Možný dodej je povětšinou omezen na větší množství (z důvodu výrobních nákladů), s delší dodací lhůtou.

	Profil	Rozteč [mm]
1	2	3
Jednostranný profil T	T2,5	2,5
	T5	5
	T10	10
Jednostranný profil AT	AT5	5
	AT10	10
Oboustranný profil T	D-T5	5
	D-T10	10

Řemeny ploché ozubené, metrické, jednostranné T - základní rozměry
		T2,5	T5	T10
	1	2	3	4	5	6	7
	t	2,5	5,0	10,0
	H1	0,6	1,0	2,0
	H2	0,7	1,2	2,5
	W	1,0	1,8	3,5
	S	1,5	2,65	5,3
	β	40	40	40

Řemeny ploché ozubené, metrické, jednostranné AT - základní rozměry
		AT5	AT10
	1	2	3	4	5	6	7
	t	5,0	10,0
	H1	1,0	2,0
	H2	1,2	2,5
	W	2,5	5,0
	S	-	-
	β	50	50

Řemeny ploché ozubené, metrické, oboustranné T - základní rozměry
		D-T5	D-T10
	1	2	3	4	5	6	7
	t	5,0	10,0
	H1	3,7	7,0
	H2	1,2	2,5
	S	2,65	5,3
	β	40	40

Řemeny metrické, půlkruhový a parabolický tvar zubu

Řemeny HTD a RPP

V následující tabulce jsou vedle sebe uváděny srovnatelné profily skupiny HTD a skupiny RPP. Označování HTD bylo zavedeno firmou Gates a označování RPP firmou Dayco. Profily RPP firmy Dayco jsou mírně odlehčeny na vrcholu zubu - údajně pro snadnější náběh zubu. Řemeny obou profilů jsou vzájemně zaměnitelné, mají ve stejné skupině srovnatelný výkon a mohou být užity na stejných řemenicích.

Z tabulky je patrný u jednostranných řemenů vývoj od méně výkonných k výkonnějším řemenům. Řemeny HTD a RPP představují první skupinu výrobků. Později byly vyvinuty výkonnější řemeny GT a RPP PLUS. Nejkvalitnější skupinou řemenů jsou řemeny označované jako POLYCHAIN a PANTHER.

Nejvýkonnější řemeny POLYCHAIN a PNTHER jsou vyrobeny z polyuretanu, tažná kostra je ze syntetického kordu nebo kevlaru. Všechny ostatní řemeny jsou vyráběny z neoprenu, s tažnou kostrou ze skelných vláken.

Řemeny HTD a RPP jsou dle situace na trhu řemenů běžně dostupné. Naopak u řemenů s lepšími výkonnostními parametry, tzn. řemeny GT, RPP PLUS, POLYCHAIN a PANTHER je dodej povětšinou omezen na větší množství (z důvodu výrobních nákladů), s delší dodací lhůtou.

	Profil HTD	Profil RPP	Rozteč [mm]	Přenášený výkon
1	2	3	4	5
Jednostranný profil HTD Jednostranný profil RPP	HTD 3M		3	normální
	HTD 5M	RPP 5	5	normální
	HTD 8M	RPP 8	8	normální
	HTD 14M	RPP 14	14	normální
	HTD 20M		20	normální
	GT 3MR		3	zvýšený
	GT 5MR		5	zvýšený
	GT2 8M	RPP PLUS 8	8	zvýšený
	GT2 14M	RPP PLUS 14	14	zvýšený
	POLYCHAIN PC2 GT8	RPP PANTHER 8	8	vysoký
	POLYCHAIN PC2 GT14	RPP PANTHER 14	14	vysoký
Oboustranný profil HTD Oboustranný profil RPP	HTD D-5M	RPP 5DD	5	normální
	HTD D-8M	RPP 8DD	8	normální
	HTD D-14M	RPP 14DD	14	normální

Řemeny ploché ozubené, metrické, jednostranné HTD - základní rozměry
		3M	5M	8M	14M	20M
	1	2	3	4	5	6	7
	t	3	5	8	14	20
	H1	1,2	1,5	2,2	3,9	4,8
	H2	1,2	2,1	3,4	6,1	8,4
	H	2,4	3,6	5,6	10,0	13,2

Pozn.: Pro nadstandardní provedení Powergrip GT, GT2 a POLYCHAIN PC2 GT nejsou parametry uvedeny.

Řemeny ploché ozubené, metrické, jednostranné RPP - základní rozměry
		RPP3	RPP5	RPP8	RPP14
	1	2	3	4	5	6	7
	t	3	5	8	14
	H1	-	1,8	2,2	4,0
	H2	1,15	2,0	3,2	6,0
	H	-	3,8	5,4	10,0

Pozn.: Pro nadstandardní provedení RPP PLUS a RPP PANTHER nejsou parametry uvedeny.
¨

Řemeny ploché ozubené, metrické, oboustranné HTD - základní rozměry
		D-5M	D-8M	D-14M
	1	2	3	4
	t	5	8	14
	H1	1,143	1,372	2,794
	H	5,258	8,280	14,834

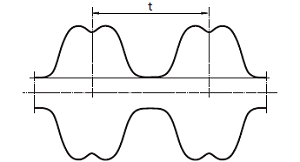

Řemeny ploché ozubené, metrické, oboustranné RPP - základní rozměry
		RPP5DD	RPP8DD	RPP14DD
	1	2	3	4
	t	5	8	14

Řemeny STD

Řemeny STD byly vyvinuty firmou Good Year ve stejné době jako řemeny HTD a RPP a výkonově představují stejný druh řemenu. Ovšem uvedené řemeny nejsou vzájemně zaměnitelné - jen v případě nouze. Řemeny STD jsou používány především v Americe a na strojích americké produkce.

Řemeny STD jsou vyráběny z neoprenu, s tažnou kostrou ze skelných vláken. Z následujícího tableárního přehledu jsou běžně vedeny skladem řemeny profilu STD S8M, ostatní řemeny jsou v dodeji povětšinou omezeny na větší množství (z důvodu výrobních nákladů), s delší dodací lhůtou.

	Profil	Rozteč [mm]
1	2	3
Profil STD	STD S3M	3
	STD S5M	5
	STD S8M	8
	STD S14M	14

Řemeny ploché ozubené, metrické, jednostranné STD - základní rozměry
		S3M	S5M	S8M	S14M
	1	2	3	4	5	6	7
	t	3	5	8	14
	H1	0,76	1,49	2,25	4,90
	H2	1,14	1,91	3,05	5,30
	H	1,9	3,4	5,3	10,2
